380V 50HZ 자동 강철봉 트러스 대들보 용접 기계 선 300mm ISO9001
Sep 24, 2022| 개요
2. 3세트비틀림 방지...을 더한자동 성형트러스의 형성 효과를 보장하기 위해; 수신 프레임의 자동 스태킹 기능이 더 실용적입니다.
3. 각 기능은 모듈화되어 유지 보수 및 운송에 편리합니다.
4. PLC입양하다지멘스, 좋은 안정성;
5. 전원은 16KW 서보 모터를 채택하여 고정밀 및 고성능을 제공합니다.

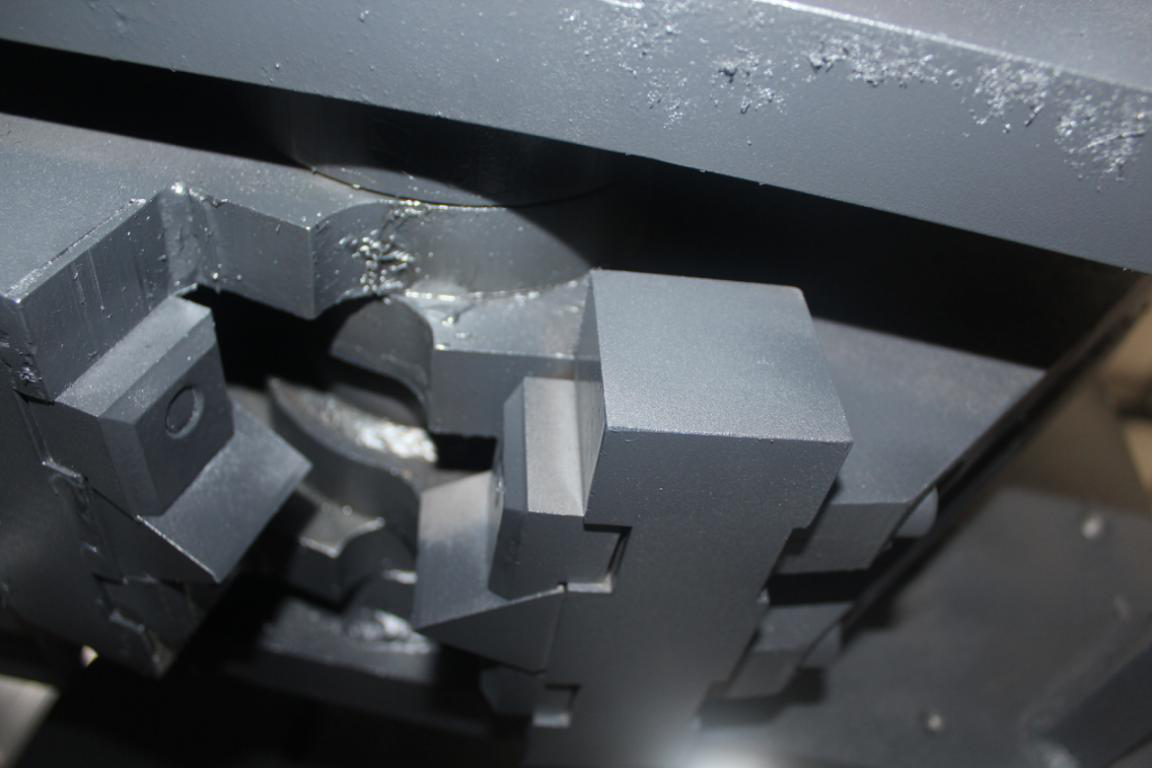

6. 앵글 메커니즘의 모든 강철 부품은 용접으로 조립되며 내마모성 부품은 수명이 긴 교체 가능한 다이 강으로 만들어집니다.

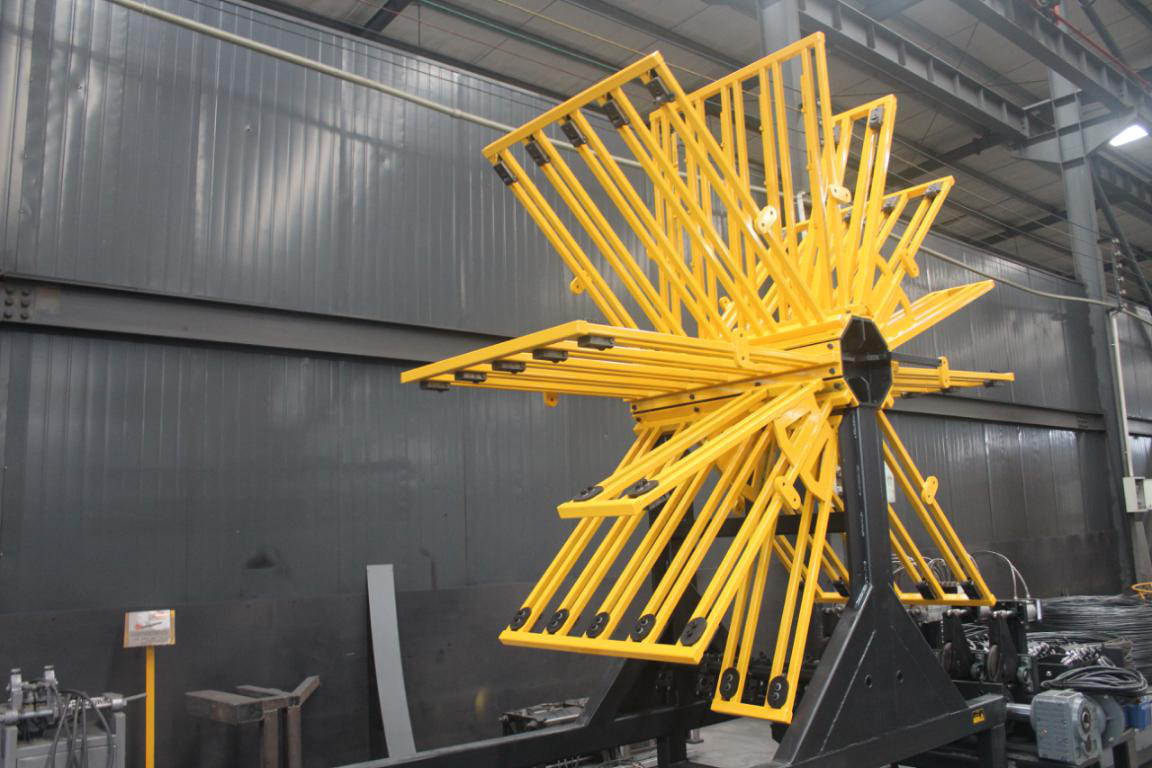

7. 핵심 부품 채택이코서비스 수명을 보장하기 위해 일본에서 수입된 베어링; 브레이크가 있는 조정 가능한 지불 프레임은 강철 막대의 공급을 보다 안정적으로 만듭니다.
완성 된 제품
장치 매개변수
| 이름 | P매개변수 |
| 상부 서스펜션 바 용접의 정격 전력 | 100KWA(간헐적 작업) |
| 하부 서스펜션 바의 정격 용접력 | 63KWA*2(간헐적 작업) |
| 전단 모터 | 7.5KW*2 |
| 트랙션 모터 | 16KW(서보) |
| 사전 조정된 트랙션 모드 | 주파수 변환 |
| 전원 위상 번호 | 3상 4선식 |
| 전원 공급 장치 | 380V 50Hz |
| 기압 | 0.6-0.8Mpa |
| 완제품 높이 | 직선 다리 70-300mm 접힌 다리 70-250mm |
| 피크 간격 | 190-210mm(조절 가능) |
| 상단 및 하단 코드 막대의 직경 | 6-12mm |
| 웨이브 리브 | 4.5-8mm(둥근 강철) |
| 최대 용접 속도 | 12m/min 실제 생산 속도 이하 트러스 사양에 따라 결정 |
| 완성된 트러스의 길이 | 2m-12m |
| 지불 랙의 수 | 5 |
| 바텀 클로 확장 방식 | 영적인 |
| 절단 방법 | 기계적 전단 |
| 통제하는 방법 | PLC 플러스 터치 스크린 |
| PLC | 지멘스 |
장비 장점
기계적 전단은 유압 시스템 유지 보수 및 유압 오일 교체의 사용 비용을 방지합니다.
트러스의 높이는 70-300 무한히 조정 가능하며 적용 범위가 더 넓습니다.

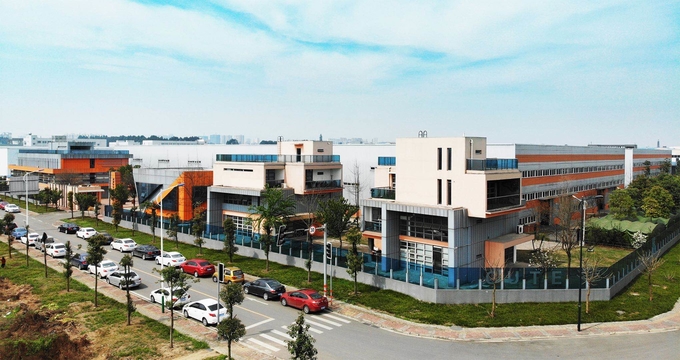

우리 공장 우리의 서비스 인증
←
