구테 기계 신제품 - 새로운 기계식 자동 강철 바 트러스 저항 용접기
Oct 17, 2020|
작업 현장 작업 비디오

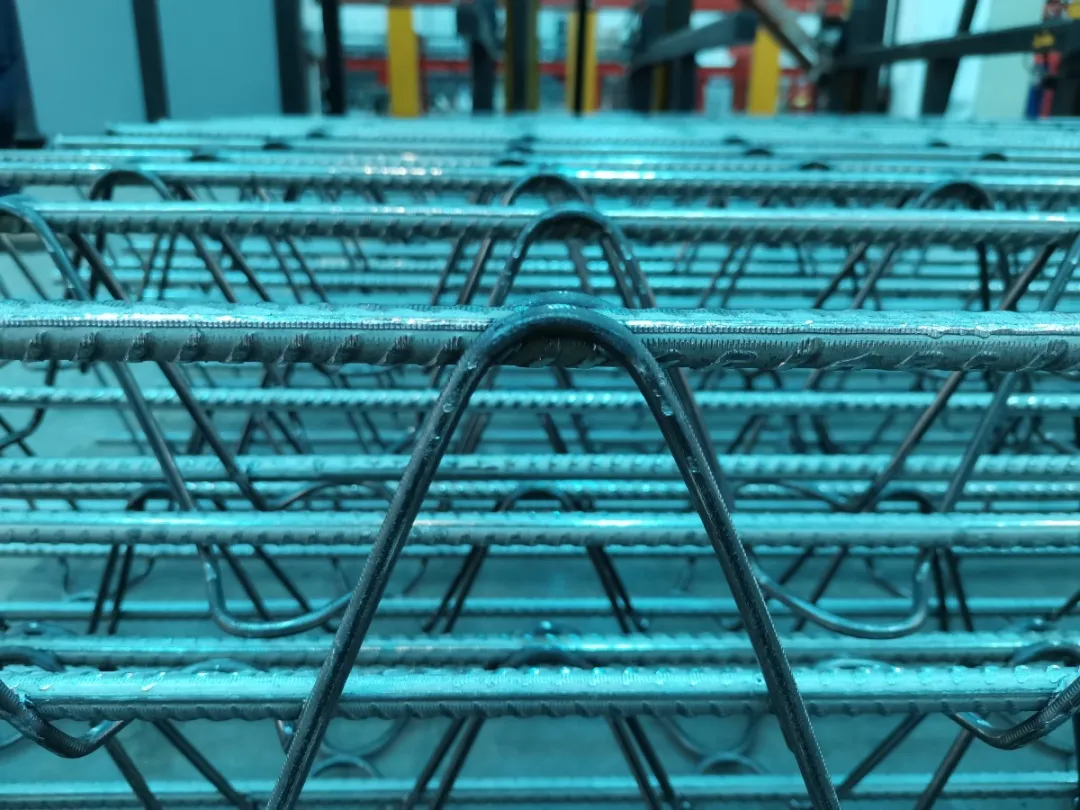

Gute Machinery 강철 바 트러스 자동 용접 생산 라인은 완전히 자동화 된 트러스 생산 라인으로, 강철 와이어 로드 유료, 강철 바 스트레이트 및 자동 절단 기능을 사용하여 트러스 용접의 자동 작동을 실현합니다. 트러스 기술의 지속적인 개발과 함께, 그것은 널리 건물, 철도, PC 및 기타 프로젝트의 건설에 사용되어왔다. 현장 건설의 수동 묶음과 비교하여 조립식 강철 트러스 제품은 현장 강철 묶기의 양을 50%-60%까지 줄일 뿐만 아니라 시공 기간을 20%-30%까지 단축합니다. 동시에 트러스 용접은 강철 트러스와 바닥 거푸일 용접의 통합을 실현하고, 기존의 거푸작업을 돌파하고, 대규모 및 표준화된 생산을 실현합니다. 조립식 건물의 등장으로 트러스 용접은 향후 건설 산업에 없어서는 안 될 장비가 될 것입니다.
1
장비 기술적 이점
190mm에서 210mm 사이의 파도 문장 간격은 무한히 조절할 수 있으며 정밀도는 ±1mm에 도달할 수 있습니다. 상부 및 하부 스트링 바는 업계에서 가장 높은 수준에 도달 한 12mm 스레드 스틸입니다.

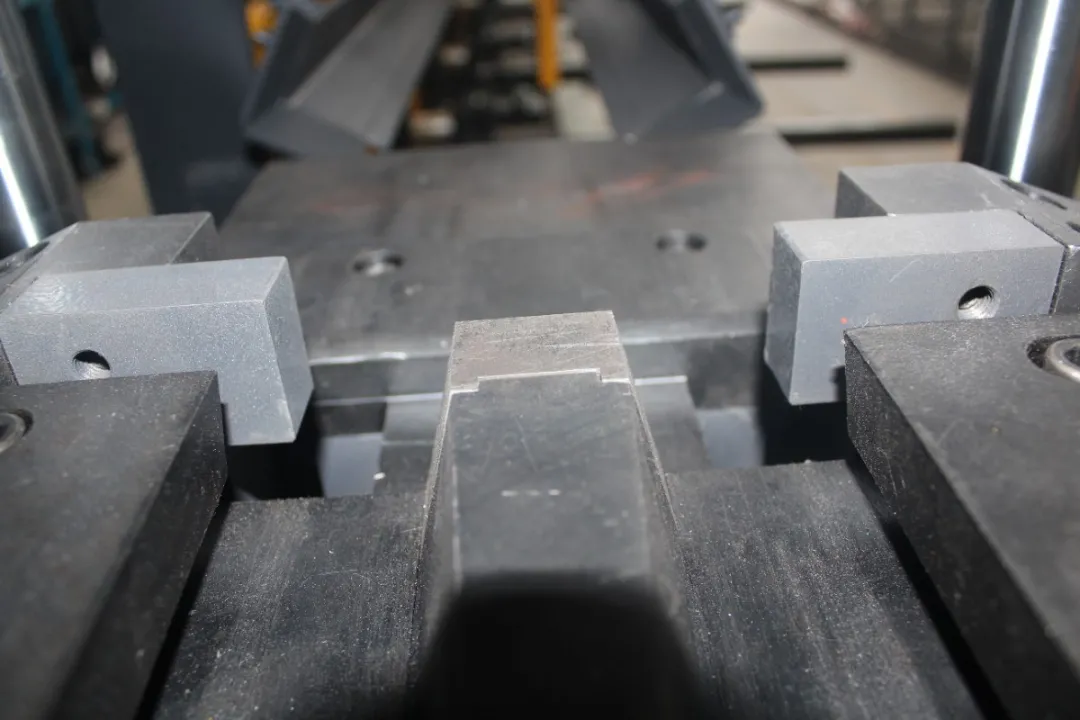

기계 전단은 유압 시스템 유지 보수 및 유압 오일 교체의 사용 비용을 방지합니다.
팔레트 기능, 더 많은 노동 절약;
트러스의 높이는 70-300을 무한히 조절할 수 있으며, 이는 더 넓은 적용 범위를 가지며 접이식 각도는 선택 사항입니다.
용접 변압기는 IGBT에 의해 제어됩니다, 이는 저장 30% 전통적인 thyristor에 비해 전기의, 이는 에너지 절약, 환경 친화적이고 경제적。
2
장비 구성 소개
장비는 5개의 유료 랙, 스토리지 랙, 호스트, 용접 랙, 전단 랙, 전달 및 포장 랙 및 운영 테이블로 구성됩니다.
견인력: 주전력은 강력한 힘과 좋은 안정성을 가지고 있는 16KW 서보 모터를 채택합니다. 파반리브 조정 장치는 장비의 정확성을 보장하기 위해 서보 구동 CNC 자동 조정을 채택합니다.
지불 프레임 메커니즘: 브레이크가 있는 5개의 유료 프레임 그룹은 철근 을 더 원활하게 만듭니다. 메커니즘에는 재료 경보 장치가 장착되어 있어 조작이 더 인간적입니다.
PLC: 제어 시스템은 빠른 응답 시간과 보다 안정적인 작동을 제공하는 독일 지멘스 PLC를 채택합니다.

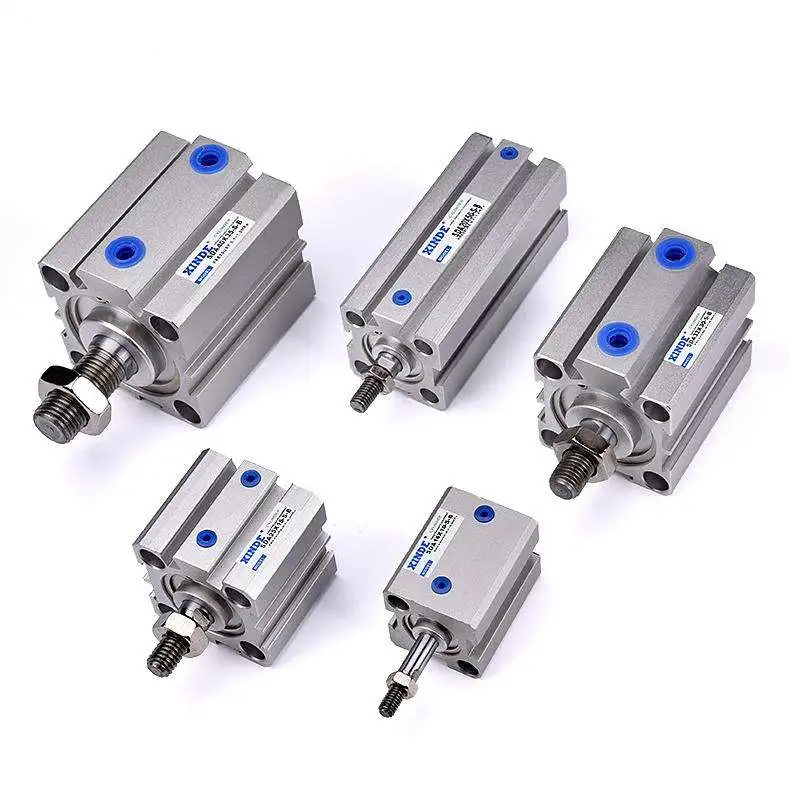

공압 구성 요소: 서비스 수명을 보장하기 위해 대만 에어택의 잘 알려진 브랜드를 채택하십시오. 바이리 실린더는 바이에 공압, 좋은 안정성을 채택;
3
기술 매개 변수
| # | 이름 | 기술. |
|---|---|---|
| 1 | 상부 서스펜션 바 용접의 정격 전력 | 100KWA (간헐적인 작업) |
| 2 | 다운 서스펜션 바의 정격 용접 힘 | 63KWA*2 (간헐적인 작업) |
| 3 | 전단 모터 | 7.5KW*2 |
| 4 | 트랙션 모터 | 16KW (서보) |
| 5 | 사전 조정된 트랙션 모드 | 주파수 변환 |
| 6 | 전원 | 380V 50HZ |
| 7 | 완성된 트러스의 길이 | 2m-12m |
| 8 | 상하 코드 바의 직경 | 6-12mM |
