SGW12T-4 완전 자동 교정 등자 벤더
Mar 31, 2021|
기계 비디오

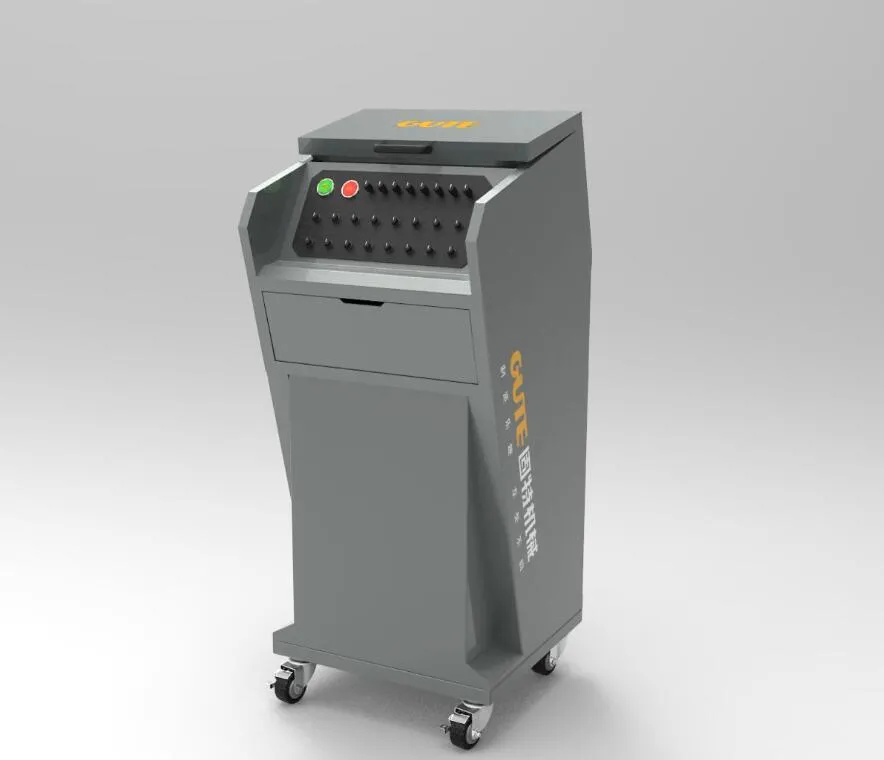

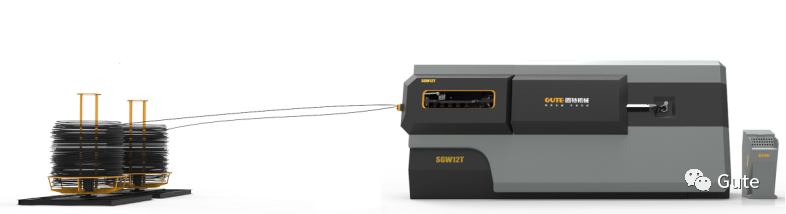

구트 브랜드SGW12T-4 전자동 CNC 등자 벤딩 머신등자, 후크 및 특수 형상 부품을 한 번에 형성하는 데 사용할 수 있습니다. 철근 및 원형 강철의 교정, 크기 조정, 굽힘, 절단 및 계수 기능을 자동으로 완료 할 수 있습니다. 장비는 수치 제어 시스템을 사용하고 터치 스크린과 PLC를 통해 서보 시스템을 제어합니다. 완성 된 등자에는 높은 처리 정확도, 안정적이고 신뢰할 수있는 품질, 강력한 그래픽 저장 기능, 간단한 조작 및 편리한 설정이있어 많은 노동력과 낭비를 줄일 수 있습니다. 처리 효율성 향상은 현대 건축 건물의 필수 요소이며 국가 표준을 충족하는 지능형 장비이기도합니다. 1 기계 Echnical 장점 터치 스크린 콘솔은 수백 개의 그래픽을 저장할 수 있으며 작동하기 쉽습니다. 완전 자동 교정 기능은 중국 최초의 특허 deisgnin입니다. 패널과 관찰 도어는 더 두꺼운 시트로 만들어져 수명이 길고 내마모성이 더 뛰어납니다. 공압 부품은 수명이 긴 국내 최고의 브랜드 Airtac을 채택합니다. 2 구성 소개 이 기계는 수평 보수, 메인 기계 + 긴 바 벤딩 지지대, 수술대 및 공기 압축기로 구성됩니다. 자동 사전 조정 메커니즘 : 사전 조정 메커니즘은 16 개의 사전 조정 휠로 구성되어 있으며, 서보 모터에 의해 조정 및 제어되는 두 개의 상부 및 하부 그룹으로 나뉩니다. 사전 조정 휠은 이중 슬롯이며 이중선으로 곧게 펴질 수 있습니다. 동시에, 사전 조정 휠은 단조품은 합금 공구강으로 만들어져 내마모성과 충격에 강합니다. 또한 재료를 처음 착용하는 데 편리한 공급 장치가 장착되어 있습니다. 견인 메커니즘 : 견인의 원활한 작동을 보장하기 위해 22KW 고출력 서보 모터가 장착되어 있습니다. 스퀘어 헤드 전환 연결이 채택되었으며 강도는 기존 플랫 키 연결의 12 배입니다. 트랙션 휠은 마모와 충격에 강한 단조 합금 공구강으로 만들어졌습니다. 분할 대형 블레이드 : 분할 두꺼운 블레이드 디자인, 블레이드 시트에 볼트로 고정되고 두께가 40mm에 도달하여 교체가 빠르고 유지 관리가 쉬워 장비의 유지 관리 비용이 크게 절감됩니다. 자동 직선화 메커니즘 : 직선화 메커니즘은 18 개의 직선화 휠로 구성되며 서보 모터에 의해 조정 및 제어되는 두 개의 상부 및 하부 그룹으로 나뉩니다. 곧게 펴는 바퀴는 평평한 홈이며 이중선으로 곧게 펴질 수 있습니다. 동시에 직선화 휠은 단조 합금입니다. 공구강으로 제작되어 마모와 충격에 강합니다. 3 기술 세부 정보 7m 4 사이트 레이아웃
# 함수 데이터 1 단일 와이어 굽힘 직경 5 ~ 13mm 2 이중 와이어 벤딩 직경 5 ~ 10mm 3 최대 견인 속도 100M / 분 4 최대 굽힘 속도 1050 ° / 초 5 스트 럽 직진도 오류 0.02/1m 6 총 전력 48KW 7 등자 길이 정확도 ± 1mm 8 가장 긴 등자 길이
